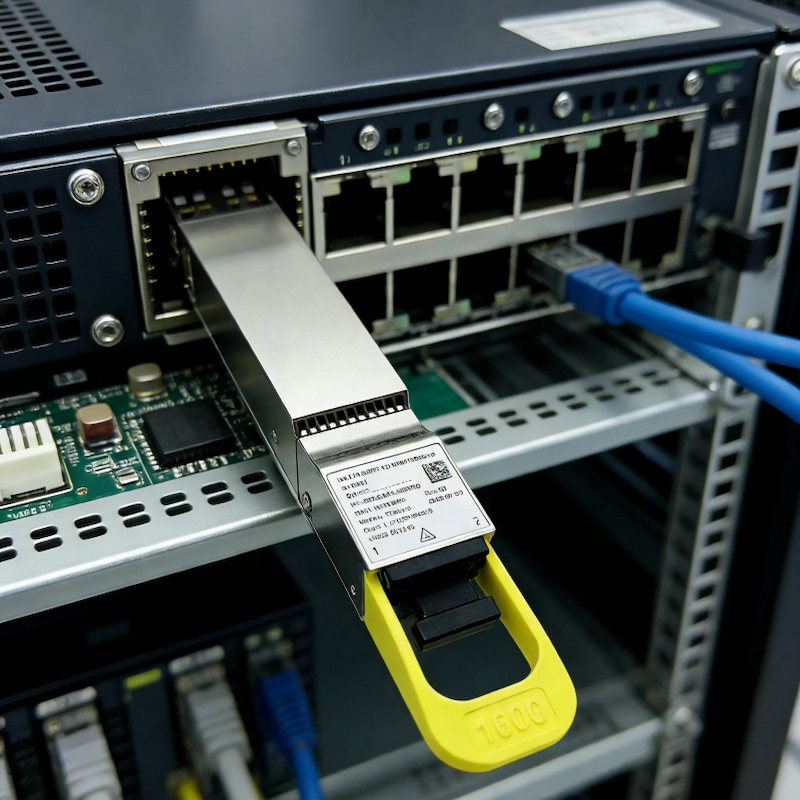

高带宽光收发器

选择 高速光收发器 通过匹配以下五个要素来优化您的网络架构：速度、传输距离、光纤类型、外形尺寸和交换机兼容性。速度最快的端口往往并非最佳选择。加速计算工作负载更看重低延迟、高端口密度和可预测的功耗预算。 先考虑工作负载，然后再逐步扩展。这种顺序使得收发器的选择具有可重复性，并且能够将光收发器的速度与实际链路距离挂钩，而不是与市场宣传挂钩。每增加一个收发器，机架的电源、散热和布线基础设施都会发生变化。 尽早规划人口密度和迁移方案。可靠的合作伙伴，例如 X REACH 有限公司 提供配套的光学器件和线缆，因此随着规模的扩大，您的基础设施将保持一致。 要点总结收发器速度应根据端口用途而定，而非追求最高速度值。接入链路使用 100G，主干链路使用 400G，上行链路使用 800G。对于新建人工智能系统，请选择单模光纤。这样可以减少四倍的光纤数量，并支持无缝升级到 800G。部署前，请对每个模块进行分线测试。固件限制是造成大多数故障的原因，尤其是在 800G 拆分为 4x100G 的情况下。计算每个机架的每个端口的功耗。800G 模块会增加 14-18W 的功耗，使热负荷增加 1.5 到 2 倍。 S高速人工智能数据中心光收发器的分级100G、400G 和 800G 的比较每个速度层级在网络架构中都扮演着不同的角色。在叶节点部署 100G 带宽，用于服务器访问和管理链路。在脊节点部署 400G 带宽，用于机架内 GPU 互连。预留 800G 带宽用于脊节点上行链路和承载聚合流量的 pod 间链路。 最佳选择取决于工作负载、端口类型和链路距离。单凭速度本身意义不大。传输距离为 500 米的 400G 端口与传输距离为 2 公里的端口所解决的问题截然不同。收发器光纤/连接器最大延伸距离400G-DR4单模/MPO-12500米400G-FR4单模/双工液晶2公里这个距离很重要。行内和相邻行布线时，选择 DR4 模块。链路跨越大厅时，选择 FR4 模块。光收发器的速度在两种模块中保持不变，但传输距离决定了哪种模块更适合您的布局。 人工智能面料为何迈向 800G 和 1.6T 时代AI训练改变了带宽计算方式。一次GPT级别的训练运行就能使100G链路的带宽饱和数千次。NVIDIA GPU集群将超过10万个加速器连接在一个架构中。每个GPU需要400-800Gbps的互连带宽。这样的集群总容量可达每秒80PB。目前人工智能训练需要 800G 内存，到 2026 年需要 1.6T 内存，而 400G 内存就足以满足一般云工作负载的需求。仅梯度同步所需的参数服务器通信就需要 3–5 Tb/s 的带宽。所有归约操作都需要同时高速访问每个节点。检查点存储和数据管道馈送也会持续增加负载。 高带宽光收发器 通过增加每个模块的通道数来缓解这种压力。 1.6T 的推出遵循清晰的顺序：2025–2026 年：早期部署和容量提升，集中在 AI 训练集群和高容量主干层。2026-2027 年：AI 架构得到更广泛的应用，混合 400G/800G/1.6T 环境仍然很常见。2027 年及以后：路线图指向 3.2T 模块，OSFP-XD 将面向更高的通道密度。厂商的积极布局印证了这一转变。Marvell 于 2026 年 3 月开始批量出货其 3nm Ara 1.6T PAM4 DSP。思科发布了 Silicon One G300 系统，该系统配备 64 个端口，支持 1.6T 运算。Arista 也发布了 7060XE7 系列的 64 端口 1.6T 平台。早期 1.6T 部署的定价较高，单价超过 3000 美元。 标准仍落后于硬件。截至2026年7月，IEEE P802.3dj仍处于草案3.1阶段，最终版本尚未发布。因此，您的采购规范必须区分“按照当前P802.3dj草案设计”和“符合已发布的最终标准”。OSFP MSA修订版5.1包含了OSFP1600的相关规定，而OIF已于2026年5月发布了CMIS 5.4。 根据这个节奏规划您的基础设施。为当前的 AI 集群购买 800G 带宽，并确认您的交换机芯片和线缆支持未来升级到 1.6T。这种方法可以保护您的基础设施投资，并在网络流量增长时保持效率。 数据中心网络的覆盖范围、光纤和光收发器SR、DR、FR 和 LR 拓展课程传输距离等级决定了链路的传输距离。在 400G 模式下，四种常见的传输距离等级覆盖的范围差异很大。收发器类型最大支持距离纤维/中等400G SR8100米OM3 多模（MPO-16，850 nm）400G DR4500米单模（MPO-12，1310 nm）400G FR42公里单模（双工LC、CWDM）400G LR410公里单模（双工LC、CWDM）SR8适用于机架内100米以内的线路。DR4用于单个机房内的叶脊链路。FR4和LR4适用于更长的线路，包括楼宇间的跨度。 远距离光收发器 例如，LR4模块可以在校园内承载交通流量而无需再生。 单模与多模以及MPO架构单模光纤如今已成为新型人工智能网络建设的主流选择。SR8 400G 版本采用 16 根光纤，通过 MPO-16 连接器传输。DR4 版本则采用 MPO-12 连接器，单模光纤传输距离可达 500 米。光纤数量的减少降低了光缆体积，并简化了 MPO 架构。 成本也是影响决策的因素之一。一个 400G SR8 模块的价格约为 219 美元，而一个 400G DR4 模块的价格约为 549 美元。就短期链路而言，多模光纤在价格上更具优势。但如果规划未来扩展，单模光纤则更具优势。对于 100G 部署，分界点大约在 200-250 米左右。超过这个距离，从技术角度来看，单模光纤不仅成为必需，而且随着时间的推移，其成本也更低。 收发器的选择决定了拓扑结构的可扩展性。单模光纤可以通过增加通道数来升级到 800G DR8。多模光纤如果没有新的 MPO-16 链路，则无法实现纯净的 800G 路径。一次性规划好光纤基础设施，即可避免日后代价高昂的重新布线工程。 外形尺寸和交换机兼容性QSFP-DD、OSFP 和 QSFP112封装尺寸决定了面板上可容纳的带宽以及每个端口产生的热量。QSFP-DD 是 400G 模块的常用封装尺寸，而 OSFP 则面向 800G 和 1.6T，其支持在 OSFP MSA 5.1 版中定义。QSFP112 是另一种 400G 封装尺寸，使用更少但速度更快的通道。在最终确定封装尺寸之前，请务必将其与您的交换机 ASIC 和散热设计相匹配。 端口、分支和互操作性检查分线器可以将一个 400G 端口拆分为四个 100G 链路。这种模式适用于脊叶式扇出、GPU 集群扩展以及从 100G 到 400G 的逐步升级。您需要合适的交换机端口配置、MPO 分线器线束、兼容的远程光模块以及精确的通道映射。 请务必对照交换机厂商提供的兼容性矩阵，验证每个模块与您的 SKU 和软件版本完全匹配。确认功率等级，并检查交换机固件和收发器的 CMIS 版本是否一致。建议先在实验室环境中测试分路模式。低成本模块通常在原生 400G 模式下运行良好，但在分路模式下由于固件或通道映射的限制而出现故障。兼容性因供应商和模块而异。选择收发器时，应将其视为兼容性测试，而非速度竞赛，这样您的AI架构才能在第一次尝试时就顺利连接。 人工智能网络中的电源、冷却和可靠性每个端口的功率和热预算更高的光收发器速度会增加每个模块的发热量。800G 模块比 400G 模块消耗更多功率，这会影响您的机架预算。虽然 800G 的传输效率更高，推动了 AI 集群的迁移，但每个模块仍然会产生热量，您必须将其排出。 冷却能力目前限制了机架的密度。单端口功率从 400G 提升到 800G 会增加机架的热负荷，因此为 400G 设计的冷却系统可能无法满足 800G 的需求。 粉尘、高温和机械应力风险AI机架的功率密度极高，GPU温度会长时间保持在高位。您的GPU集群网络光收发器必须能够承受这种高温。端口侧排气设计会增加热应力，不稳定的气流会降低链路裕量。温度效应对光学性能的影响可靠性影响高温降低的光功率输出下部链路裕度稳定性温度波动信号波动和抖动增加更高的误码率风险稳定的热控制稳定的光学性能延长模块寿命热量也会导致激光波长发生偏移。在波分复用（WDM）系统中，这种漂移可能会使信号超出接收机滤波器的窗口范围。误码率（BER）随即升高，链路甚至可能完全断开。 灰尘和机械应力会加剧问题。受污染的MPO端面会散射光线并切割边缘。反复插拔会磨损连接器插芯。高质量的光学元件可减少灰尘、热量和应力引起的故障，从而在多年的使用过程中保护您的基础设施和性能。 甄选框架及常见错误逐步选择顺序可重复的订购流程能确保收发器选择基于您的网络架构而非规格表。请按以下步骤操作：明确工作负载。确定链路是用于 GPU 互连、主干链路聚合还是存储。AI 训练集群倾向于使用短距离、高密度、低延迟的链路。设置速度。带宽应与端口功能相匹配，而不是与可用最大值相匹配。确定传输距离。测量实际光纤长度。多模光纤传输距离不超过 100 米时选择 SR8，单模光纤传输距离不超过 500 米时选择 DR8，单模光纤传输距离不超过 2 公里时选择 FR4。确认光纤线路。多模光纤和单模光纤之间的切换会大幅增加部署成本。选择外形尺寸。确认交换机ASIC带宽是否支持OSFP或OSFP-XD。验证兼容性。检查供应商列表，确认EEPROM编码，并在大规模部署前在实际硬件上进行测试。控制电源和散热预算。将机架中每个端口的单端口功率相加。制定备件计划。每种光学元件都应储备适量的备件。此方案可保障您的基础设施预算和部署进度。 阻碍人工智能部署的陷阱报价中最便宜的模块往往在其整个生命周期内成本最高。例如，为 1 公里链路购买 LR4 模块，不仅浪费了网络实际用不到的距离，还增加了每个端口的功耗。反之亦然。在 700 到 1000 米的链路上使用 DR4 模块，一旦裕量耗尽，就可能迫使重新设计或紧急更换。功耗会加剧这种情况。即使功率只增加一点点，也会在数百个端口上累积成倍增长。 布线错误同样常见。请注意以下几点：MPO连接器类型错误。SR8需要MPO-16，DR4需要MPO-12。极性不匹配。匹配APC和UPC连接器。连接器性别错误。收发器使用公头MPO连接器，而跳线必须使用母头连接器。800G链路的分支布线不规范。长度规划不佳。供应风险同样不容忽视。如果设计依赖于单一供应商提供的某个编码模块，一旦DSP、EML激光器或封装产能紧张，整个生产流程就可能停滞。多供应商认证和明确的备件策略可以降低这种风险。停机成本使这些陷阱变得触手可及。一个配备低质量光学器件的1000 GPU集群可能会遭受重大损失。 长距离数据中心光收发器和GPU集群网络光收发器各自具有不同的故障模式。高带宽数据中心光收发器需要精心规划。应将收发器选择视为生命周期决策。您的基础设施、性能和效率都取决于此。  将速度、传输距离、光纤类型、外形尺寸、兼容性和运行适应性与您的网络架构相匹配。这一原则确保高速人工智能数据中心光收发器能够满足实际工作负载需求。 人工智能网络需要提前规划。购买前，应考虑密度、功耗和迁移路径等因素。一次性购买会增加整个基础设施的成本和风险。 请务必对照交换机供应商的兼容性列表验证每个光模块。选择可靠的合作伙伴，以确保质量和供货的稳定性。周密的规划能够保护您的基础设施，并在扩展过程中保持网络的高效运行。 常问问题对于人工智能面料，首先应该选择哪种速度？首先考虑端口用途。服务器接入使用 100G 端口，脊梁链路和机架内 GPU 链路使用 400G 端口，脊梁链路上行链路和 pod 间链路使用 800G 端口。带宽应根据工作负载进行匹配，而不是一味追求数据手册上的最高数值。如何选择SR8、DR4、FR4和LR4？测量实际光纤长度。SR8 支持多模光纤链路，传输距离可达 100 米。DR4 支持单模光纤链路，传输距离可达 500 米。FR4 和 LR4 的传输距离分别可达 2 公里和 10 公里。LR4 等长距离数据中心光收发器无需再生即可承载园区链路。为什么单模光纤在新人工智能建设中占据主导地位？由于单模光纤传输距离更远、带宽余量更大，因此在新人工智能系统中占据主导地位。400G DR4 使用 MPO-12 连接器，而 SR8 使用 MPO-16 连接器，因此单模光纤可以减少线缆体积。此外，单模光纤还可以无缝升级到 800G DR8。什么原因最容易导致 800G 分支链路中断？固件和通道映射限制是造成大多数故障的原因。一个在原生 400G 模式下运行良好的模块，在 4x100G 分线模式下可能会出现故障。在扩展之前，请确认交换机端口配置文件，使用正确的 MPO 线束，并在实验室环境中测试分线模式。每个端口会增加多少功率和热量？800G 模块比 400G 模块功耗更高，因此从 400G 升级到 800G 会增加机架的热负荷。将每个端口的单端口功耗相加，然后确认您的散热设计能够应对总功耗。为什么要制定备件计划和多供应商认证？GPU 停机代价高昂。一个拥有 1000 个 GPU 且光模块故障率较高的集群可能会损失数小时。多供应商认证和明确的备用资源池可以保护您的基础设施免受供应短缺和单一供应商风险的影响。周密的规划能够确保您的基础设施在扩展过程中保持高效运行。
